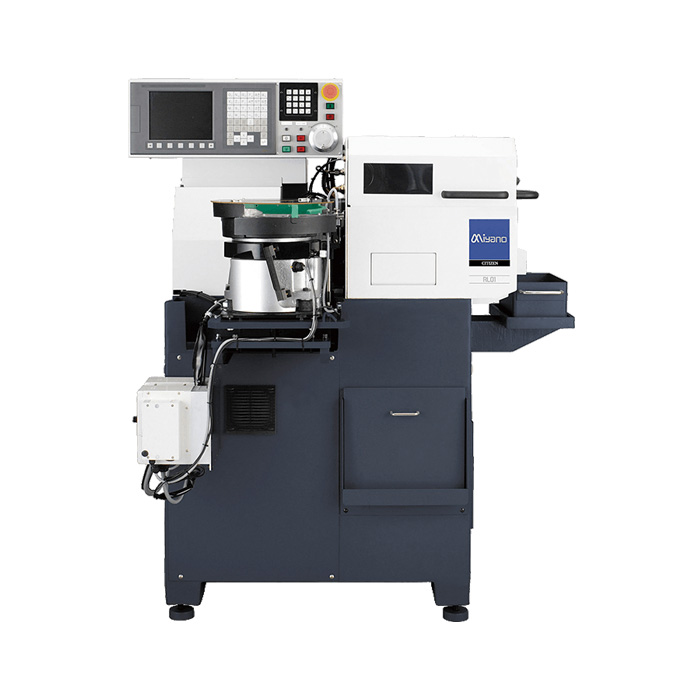

| RL01 以實現徹底的省空間化和低成本作為概念，凝聚了西鐵城多年培育起來的精密加工技術的小型部件用小型卡盤車床。
采用小型而高剛性的底座，實現高精度的加工
利用安裝工件輸送裝置的選項，可以在1臺機床上實現工件的填裝加工輸出
同時進行工件的輸入輸出，可大幅縮短等料時間
產品規格
| 機種 |
|
RL01 Ⅲ |
RL01 Ⅴ |
| 加工能力 & 夾具系統 |
| 最大加工直徑 |
|
10mm |
| 最大加工長度 |
(L) |
50mm |
| 最大開孔直徑 |
|
ø5mm (黃銅) |
ø6mm (黃銅) |
| 最大攻絲直徑 |
|
M5 (黃銅) |
M6 (黃銅) |
| 彈簧筒夾 |
|
拉出型(標準) |
| |
靜止型(Option) |
| 膜片式夾具 |
|
3" 氣動(Option) |
| 主軸 |
| 主軸馬達 |
|
0.4kW (變頻器) |
0.55kW / 1.1kW (AC 主軸) |
| 主軸旋轉速度 |
|
360～6,000 min-1 |
| 刀具臺 |
| 刀具臺形式 |
|
水平直線轉塔 |
| 安裝刀具數量 |
|
4 (標準) |
| 刀柄高度 |
|
□10mm |
| 開孔鉆頭刀柄部直徑 |
|
ø16mm |
| 刀具臺移動行程 |
X軸 |
170mm |
| Z軸 |
80mm |
| 機床大小 |
| 機床高度 |
|
1,430mm |
| 主軸中心高度 |
|
1,050mm |
| 所需面積 (開口×進深) |
|
1,210mm×985mm |
| 機床重量 (本體) |
|
700kg |
| 輸送能力 最大工件尺寸 |
|
ø10mm×50mm |
|
