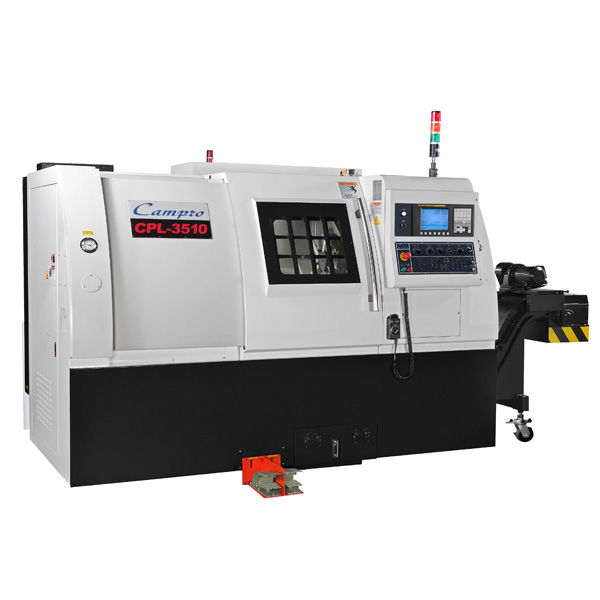

車床-CPL-高強度、荷重、大跨距

● 450 箱型結構體，增加切屑移除效率，避免積屑。
● 大馬力 AC 主軸馬達，高強度加工扭力表現，配合有效主軸頭散熱設計，使機臺長保切削特性。
● CPL-106~CPL-3512 配置高效能線軌，運作中高荷重、低噪音；CPL-3518 / 3520 配置大跨距精密研磨硬軌，使機臺承受重切削又同時保持高精度。
● 模組化設計機型，可彈性的搭配各種不同的周邊設備，滿足使用者的多樣化的加工需求。
● 出廠前均依國際標準進行成品檢測，確保機臺品質穩定。

項目	單位	CPL-158	CPL-106	CPL-208	CPL-3510	CPL-3512	CPL-3518	CPL-3520	CPL-3518	CPL-3520
加工範圍
床身最大旋徑	mm	450	450	540	570	700	900
床鞍最大旋徑	mm	258	258	370	400	500	700
兩頂心距離	mm	350	350	580	810	1000	1450	1400	2100	2050
最大加工長度	mm	300	350	500	700	1000	1450	1400	2100	2050
標準加工直徑	mm	240	240	290	320	430	620
最大加工直徑	mm	290	290	400	400	500	700
X軸
行程	mm	150+20	150+20	200+20	200+20	250+25	355+30
快送速度	m/min	24	24	24	24	24	20
Z軸
行程	mm	330	350	500	700	1000	1550	1500	2200	2150
快送速度	m/min	24	24	24	24	24	20
主軸
主軸鼻頭	type	A2-5	A2-5	A2-6	A2-8	A2-11	A2-11(gear box)	A2-15(gear box)	A2-11(gear box)	A2-15(gear box)
油壓夾頭	inch	8“	6“	8“	10“	12“	18“	20“	18“	20“
油壓夾頭通孔直徑	mm	φ46	φ46	φ52	φ75	Φ117.5	117.5	165	117.5	165
主軸軸承直徑	mm	90	90	100	130	170	170	240	170	240
主軸馬達	kw	7.5/11	7.5/11	11/15	22/26	22/26	22/26(Gear type)
主軸轉速	rpm	4200	6000	4200	3000	2000	2000	1000	2000	1000
刀塔
刀塔型式	type	10-station	10-station	10-station	10-station	10-station	8-station
刀把尺寸	mm	φ20/φ32	φ20/φ32	φ25/φ40	φ25/φ40	φ25/φ40	φ32/φ50	φ32/φ60	φ32/φ50	φ32/φ60
換刀速度	sec.	0.3	0.3	0.3	0.3	0.3	0.3
尾座
心軸外徑	mm	φ70	φ70	φ80	φ80	φ100	φ150
頂心行程	mm	80	80	120	120	120	150
莫式錐度	type	MT-#4	MT-#4	MT-#4	MT-#4	MT-#5	MT-#6
其它規格
佔地面積(含排屑機)	mm	2152x1620	2152x1620	3420x1785	3945x1785	4540x2075	5663x2250x2735	5783x2250x2735	6313x2250x2735	6433x2250x2735
機器重量	kg	3000	3000	4500	5000	5500	11500	11600	13000	13100
最大機器高度	L	120	120	110	110	110	350		450
電力容量	KVA	15	15	20	30	30	40
