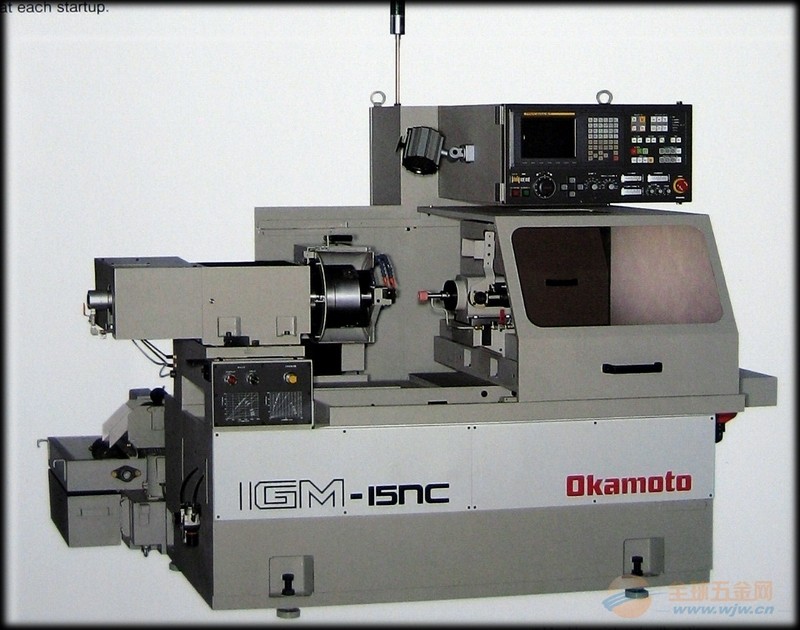

IGM-15NC |
SPII-15N |
IGM-15NC-2 |
| CAPACITY |
| Internal Diameter to be Ground |
Ø6~150mm |
Ø6~150 mm |
Ø6~100 mm |
| （磨削內(nèi)徑） |
| Maximum Grinding Stroke |
MAX 125 mm |
| 最大磨削行程 |
| Swing Over Table |
Ø600 mm |
| （工作臺上距離） |
| Swing Inside Splash Guard |
260 mm |
| （卡盤罩內(nèi)距離） |
| WORKHEAD （工作頭架） |
| Workhead Spindle Speed |
100～850 rpm/min- |
| （工作旋轉(zhuǎn)速度） |
| Swivel （擺動角度） |
-5 ～+15 |
-5～15/ -5～45 /-17～30（可選） |
-5 ～+15 |
| WHEELHEAD （砂輪座） |
| Maximum Crossfeed （最大移動量） |
170mm |
170mm |
300mm |
| Standard Grinding Wheel Spindles: |
option |
option |
option |
| TABLE （工作臺） |
| Max Travel Z-axis （Z軸最大移動量） |
500mm |
| MOTORS （電機） |
| Wheel Spindle（砂輪軸） |
2.2KW |
3.6~4.2KW |
3.6~4.2KW |
| Work Spindle （主軸） |
1.5KW |
| NC unit （控制系統(tǒng)） |
FANUC 18i-T |
| FLOOR SPACE （占地面積） |
| L x W x H （長X寬X高） |
2535 x1990 x1640 mm |
2535 x1990 x1640 mm |
2950 x2330 x1640 mm |
| WEIGHT （重量） |
| Net Weight （機床重量） |
2300KG |
2300KG |
2400KG |
