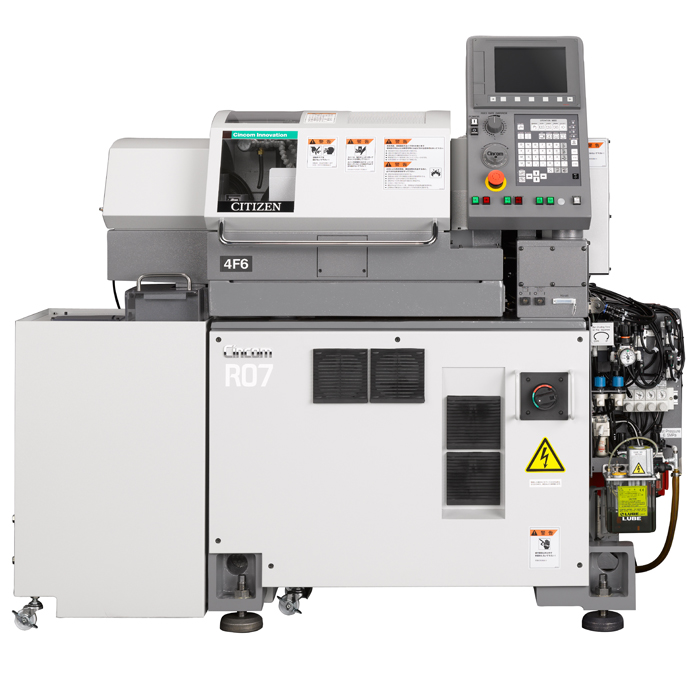

| R07_front_L 主驅動軸上搭載線性馬達，最適于小徑部件精密加工的專用機R系列。應用了西鐵城在手表精密部件加工中培育起來的技術。
\配有高速內置主軸和新型滑動結構雙刀架，可進行高速•高精度加工
\追求與凸輪式自動車床相同的超小型空間設計，縮小現場機械的放置空間，使生產性實現飛躍性提高
\為滿足各種各樣的加工要求，配備了二次加工刀具裝置，能輕松的進行多面體加工和偏芯鉆孔加工
產品規格
| 型號 |
R04II |
R04VI |
R07II |
R07VI |
| 最大加工直徑 |
ø4mm |
ø7mm |
| 最大加工長度 |
50mm |
40mm |
70mm |
40mm |
| 正面最大鉆孔直徑 |
ø3mm |
ø4mm |
| 正面最大攻絲直徑(攻絲，板牙) |
M3 |
M4 |
| 主軸貫通孔直徑 |
ø9mm |
ø12mm |
| 主軸旋轉速度 |
Max.20,000min-1 |
Max.16,000min-1 |
| 排刀旋轉刀具最大鉆孔直徑 |
ø2mm |
| 排刀旋轉刀具最大攻絲直徑 |
M2 |
| 排刀旋轉刀具主軸旋轉速度 |
Max.8,000min-1 |
| 背面主軸最大夾持直徑 |
- |
ø4mm |
- |
ø7mm |
| 背面主軸工件最大伸出量 |
- |
10mm |
- |
10mm |
| 背面加工最大鉆孔直徑 |
- |
ø2mm |
- |
ø2mm |
| 背軸最大攻絲直徑 |
- |
M2.6 |
- |
M2.6 |
| 背面主軸旋轉速度 |
- |
Max.10,000min-1 |
- |
Max.10,000min-1 |
| 刀具安裝數量 |
10 |
13 |
10 |
13 |
| 刀具尺寸 |
車刀 |
□8mm |
| 快速進給速度 |
X1軸 |
30m/min |
| Y1軸 |
30m/min |
| Z1軸 |
30m/min |
| X2軸 |
30m/min |
| Y2軸 |
30m/min |
| Z3軸 |
- |
20m/min |
- |
20m/min |
| 電機 |
主軸驅動用 |
0.75/1.1kW |
| 刀具主軸驅動用 |
0.2kW |
| 背面主軸驅動用 |
- |
0.5kW |
- |
0.5kW |
| 切削油用 |
0.18kW |
| 輸入功率 |
4kVA |
| 中心高度 |
1,000mm |
| 重量 |
900kg |
950kg |
900kg |
950kg |
|
