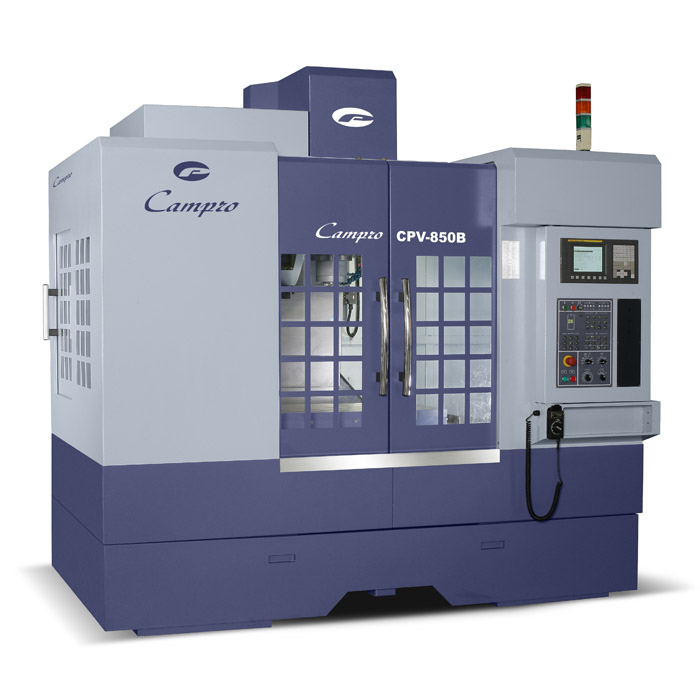

| CPV-850B 機臺特性:
1、整體結構採用高級鑄鐵材質，經熱處理消除內應力，確保最佳剛性精度持久性。
2、三軸採方型滑軌，大幅提昇穩定性與抗震性。
3、滑軌潤滑點平均分配佈置，採用容積式配油器，各注油點均等，確?；瑒用鏉櫥鶆?。
4、三軸採 C3 級精密螺桿，配合螺帽預壓及螺桿預拉，預先消除背隙及溫升伸長，實現穩定性之定位及重現精度。
5、三軸螺桿搭配 P4 級精密軸承，提供最佳軸向剛性。
6、主軸搭配高剛性 P4 級斜角滾珠軸承，精密研磨組配，確保最佳動態迴轉精度及壽命。
7、結構設計成油水分離，滑道油集中回收，符合環保要求。
CPV-850B技術規格
|
內容
|
單位
|
CPV-850B
|
|
工作臺
|
|
|
|
工作臺面積
|
mm
|
530×950
|
|
T型槽
|
mm
|
18×5×100
|
|
最大載重量
|
kg
|
800
|
|
行程
|
|
|
|
X軸行程
|
mm
|
850
|
|
Y軸行程
|
mm
|
530
|
|
Z軸行程
|
mm
|
530
|
|
主軸鼻端至工作臺面距離
|
mm
|
100-630
|
|
主軸中心至機身軌道面
|
mm
|
590
|
|
主軸
|
|
|
|
主軸孔錐度
|
|
BT-40
|
|
主軸轉速
|
rpm
|
8000
|
|
主軸直徑
|
mm
|
70
|
|
進給
|
|
|
|
快送速度（X/Y/Z）
|
m/min
|
20×20×20
|
|
切削進給
|
mm/min
|
10000
|
|
自動換刀
|
|
|
|
換刀型式
|
|
斗笠式
|
|
刀柄
|
|
BT-40
|
|
拉刀桿型式
|
|
P40T(45〞)
|
|
刀庫容量
|
|
20
|
|
最大刀具外徑
|
mm
|
80
|
|
鄰空刀直徑
|
mm
|
150
|
|
最大刀具長度
|
mm
|
300
|
|
換刀時間（刀對刀）
|
sec
|
7
|
|
換刀時間（點對點）
|
sec
|
11
|
|
最大刀具重量
|
kg
|
7
|
|
刀具選擇
|
|
任意式
|
|
馬達
|
|
|
|
主軸馬達
|
kw
|
7.5/11
|
|
其他
|
|
|
|
空壓源
|
kgf/cm²
|
6-8
|
|
機械高度
|
mm
|
2900
|
|
占地面積（寬×深）
|
mm
|
2450×2700
|
|
機械重量
|
kg
|
5800
|
|
電力容量
|
KVA
|
20
|
|
控制器
|
|
FANUC
|
標準附件：
|
01.皮帶式傳動
02.剛性攻牙
03.程式儲存
04.主軸吹氣
05.全罩式防屑護罩
06.切屑冷卻單元
07.風壓系統
08.自動潤滑系統
|
09.主軸冷卻單元
10.空調式電控箱
11.水平螺栓及墊塊
12.操作及維修使用手冊
13.三軸預拉
14.變壓器(380V)
15.電氣手冊
16.斗笠式刀庫(20刀位)
|
|
