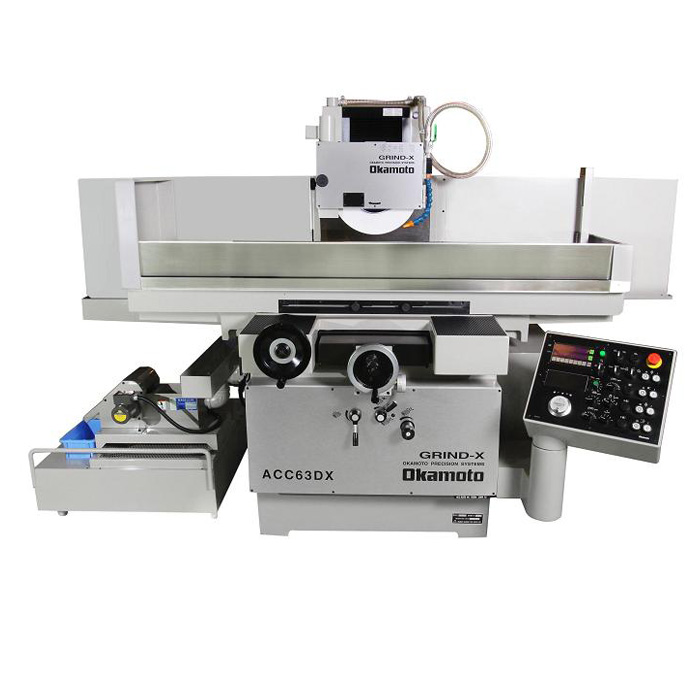

| 日本岡本精密平面磨床ACCDX SERIES 操作方式：4種模式的切削量，3種手動向下進給的分度為0.1μm 、1μm 和10μm。快速進給按鈕能提供上下移動及自動調整
磨削模式：3種模式選配分別為單向切入、雙向切入和來回移動
垂直位置的顯示：研磨量可以預先在0.1μm進給上顯示出來，設置次數可以減少到0，并且自動停止。
精磨的尾料：在磨削的模式下，精磨的尾料可以預先設置在10μm 、20μm 或30μm
向下進給：在粗磨的12個步驟中的切削量可以預先設在0.1到30μm之間。
精磨進給量：在精磨過程中的11個步驟中的切削量可以預設在0.1到10μm之間
垂直進給量：在手動操作的模式下，脈沖發生器引導手動向下進給的分度在0.1μm 、1μm或10μm。
增量連接：當現前的總磨削量保持時在自動磨削循環過程中，通過按下按鈕；手動微調向下進給在任何情況下都工作。
無火花磨削：可以提前預設火花進出的次數高達5次
工作臺：單擊按鈕，能使工作臺停止在沖程的右端。清除工作臺速率控制的杠桿操作。
| 內容 |
單位 |
ACC-52-DX |
ACC-63-DX |
| 工作臺 |
| 工作臺加工面積 |
mm |
550×200 |
605×300 |
| 工作臺上面到砂輪的下面 |
Ø205mm(50/60HZ) |
mm |
47.5～397.5 |
— |
| Ø355mm(50/60HZ) |
mm |
— |
22.5～322.5 |
| Ø305mm(50/60HZ) |
mm |
— |
47.5～347.5 |
| 標準卡盤尺寸(長×寬×高) |
mm |
500×200×80 |
600×300×80 |
| 工作臺承載能力（包括磁臺） |
kgf |
200 |
420 |
| T型槽（數目×寬） |
mm |
17×1 |
17×3 |
| 縱向進給 |
| 最大進給量 |
mm |
650 |
750 |
| 平均縱向進給量 |
m/mim |
0.3～25 |
| 每轉手動進給量 |
mm |
47 |
| 橫向進給 |
| 最大進給量 |
mm |
230 |
340 |
| 手動進給 |
每轉手動進給量 |
mm |
5.0 |
| 手輪刻度 |
mm |
0.02 |
| 自動進給 |
間斷進給 |
mm |
0.5～12 |
0.5～20 |
| 連續進給 |
m/min |
0.1～1.0 |
| 垂直進給 |
| 自動插進和橫切進給 |
mm |
0.0001～0.03<15stages> |
| 手動下進給量 |
手操微量進給裝置 |
mm |
0.0001/0.001/0.01 |
| 每轉手降下進給量 |
mm |
0.01/0.1/1.0 |
| 空磨數量 |
time |
0～5 |
| 垂直快速進給量 |
mm/min |
600 |
| 砂輪 |
| 直徑(50/60HZ)×寬度×內徑 |
mm |
Ø205×19×Ø50.8 |
Ø355/305×38×Ø127 |
| 轉速(50/60HZ) |
rpm |
3000/3600 |
1500/1800 |
| 電機 |
| 砂輪軸 |
KW/P |
1.5/2 |
3.7/4 |
| 液壓泵 |
KW/P |
0.75/4 |
1.5/4 |
| 垂直快速進給及向下進給 |
kw |
0.4(AC Servo) |
| 電供給 |
| 電磁臺 |
KVA |
5.0 |
10.0 |
| 占地面積 |
| 長度×寬度×高度 |
mm |
2417×1579×1808 |
2737×1929×1808 |
| 重量 |
| 淨重 |
kgf |
2100 |
2800 |
|
